ENUNCIADO

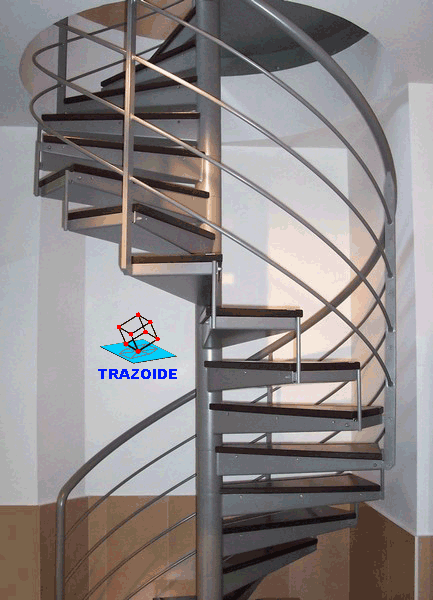

Dibujar la perspectiva cónica de una escalera de caracol.

escalera de caracol





SOLUCIÓN

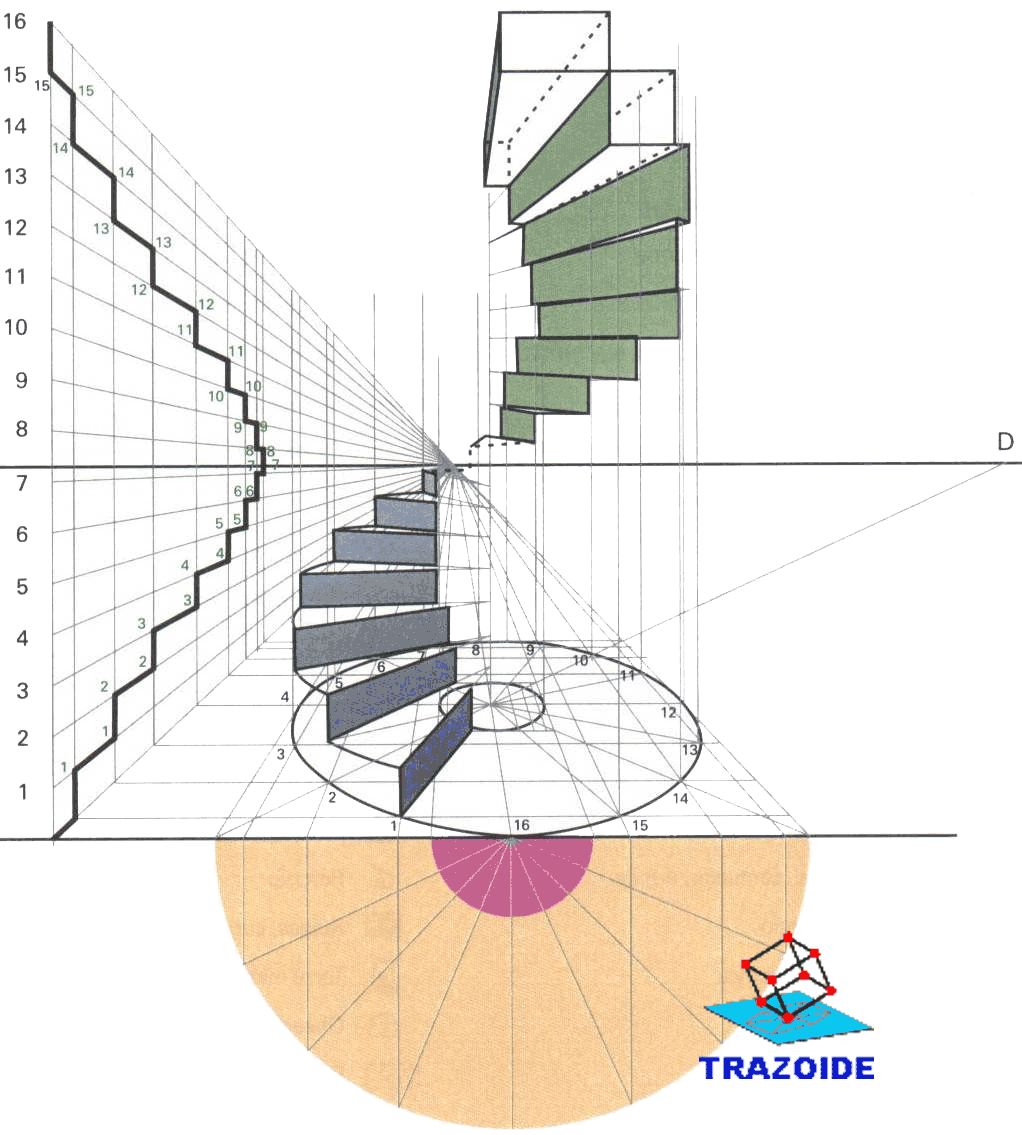

Esta es la perspectiva apoyándose en su planta y un perfil :

perspectiva cónica de una escalera

Y aquí esta la segunda opción :

corte por el plano de simetría
