ENUNCIADO
COMO UTILIZAR UNA ESCALA PARA DIBUJAR Y PARA ACOTAR
SOLUCIÓN

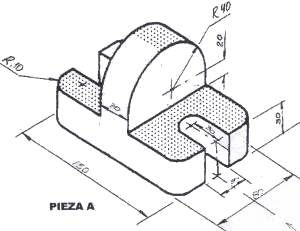

EL DIBUJO ORIGINAL ESTA ACOTADO
Enunciado: Dibujar a escala 2:1 las vistas de la siguiente perspectiva y acotar las vistas resultantes
UTILIZACIÓN DE LA ESCALA PARA DIBUJAR. El dibujo esta acotado
Todas las medidas que se leen en las cotas del dibujo original se multiplican por la escala y esas son las medidas del dibujo a realizar.
En este caso no se mide sobre el dibujo, salvo que falte alguna medida.
UTILIZACIÓN DE LA ESCALA PARA ACOTAR. El dibujo esta acotado
Las mismas medidas que se leen en las cotas del dibujo original se escriben en las cotas del dibujo a realizar
EL DIBUJO ORIGINAL NO ESTA ACOTADO
Enunciado : Dibujar a escala 2:1 las vistas de la siguiente perspectiva y acotar las vistas resultantes
UTILIZACIÓN DE LA ESCALA PARA DIBUJAR. El dibujo no esta acotado
Todas las medidas que se tomen en el dibujo (solo las paralelas a la dirección de los tres ejes X, Y, Z) se multiplican por la escala y esas son las medidas del dibujo a realizar.
UTILIZACIÓN DE LA ESCALA PARA ACOTAR. El dibujo no esta acotado
Todas las medidas que se tomen en el dibujo (solo las paralelas a la dirección de los tres ejes X, Y, Z) se multiplican por la escala y esas son las medidas que se escriben en el dibujo a realizar.
