ENUNCIADO
Hallar los puntos de intersección de una circunferencia de centro el punto C y radio 30 mm con la recta r dada por sus proyecciones.
No es necesario hallar las proyecciones de la circunferencia.

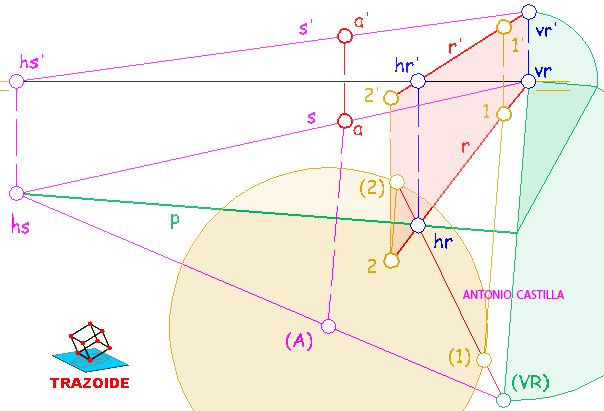

SOLUCIÓN
1 - Hallar las trazas, hr y vr', de la recta R dada
2 - Unir un punto cualquiera de la recta R con el centro de la circunferencia, A (recta S)
3 - Hallar las trazas, hs y vs', de la recta S
4 - Unir las trazas horizontales (y verticales) de las rectas para obtener la traza del plano, p, que forman la recta y el punto dados
5 - Abatir la recta, (R), y el centro de la circunferencia, (A)
6 - En el abatimiento, dibujar la circunferencia con el radio dado
7 - En el abatimiento, determinar donde corta la recta R a la circunferencia, puntos (1) y (2)
8 - Desabatir dichos puntos, 1 y 2, que serán los de intersección de la circunferencia con la recta
