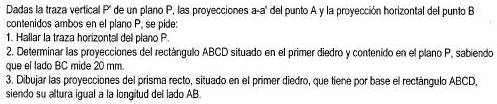

    ENUNCIADO

    Selectividad Andalucía





    SOLUCIÓN

    7 - Hallar la traza horizontal, p, del plano conocida la traza vertical, p', y el punto A que le pertenece. Pulsar aquí para ver como se hace.

    8 - Abatir el plano P y los puntos A y B.

    9 - En el abatimiento, unir los puntos A y B. Desde el punto B levantar una perpendicular a AB y sobre ella medir el lado del rectángulo, BC = 20 mm. Este punto es C. Desde ahí una paralela a AB sobre la que se medirá el lado AB, consiguiendo el cuarto vértice, D, del rectángulo


    10 - Desabatir los dos nuevos puntos del rectángulo, C y D, para determinar su proyección horizontal. También se puede desabatir solamente uno de ellos, como C, y hacer paralelas a las proyecciones de AB y BC por C y D

    11 - Hallar la proyección vertical de los cuatro puntos

    12 - Hacer perpendiculares a las trazas del plano por las proyecciones, horizontal y vertical, de los cuatro puntos del rectángulo

    13 - Determinar la proyección de la altura del prisma recto, igual a la longitud de AB, sobre las rectas perpendiculares anteriores. Con lo que conseguimos los otros cuatro vértices

    14 - Unir todos los puntos
