ENUNCIADO

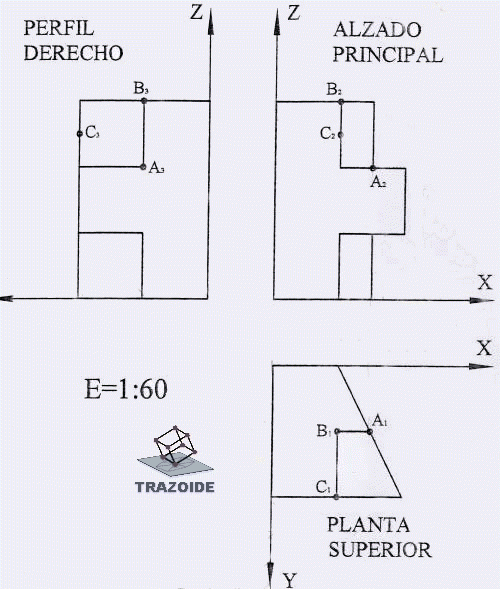

1 - Realizar la perspectiva isométrica de la siguiente pieza
2 - Hallar la sección que produce el plano definido por los puntos A, B y C en la pieza
SOLUCIÓN
1 - Unir los puntos A y B por estar en una misma cara
2 - Unir los puntos B y C por estar en una misma cara
3 - Por C hacer una paralela a AB al ser caras paralelas
4 - Prolongar CD sobre la cara. El segmento CF no es parte de la solución, pero FG si
5 - Unir D con B, F con A por estar en las mismas caras
6 - Prolongar DB hasta el final de la cara (punto E)
7 - Por G una paralela a FA o DB por ser caras paralelas, obteniendo GH
8 - Unir E, A y H por estar en la misma cara
