    ENUNCIADO

    Sección del cono por el plano oblicuo Q. Mediante un cambio de plano.





    SOLUCIÓN

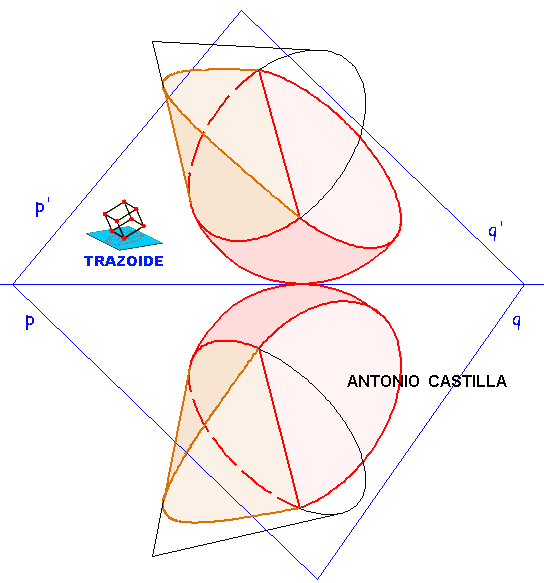

    sección a un cono mediante un cambio de plano

    73 - Realizar un cambio de plano del plano Q, con la segunda línea de tierra perpendicular a la traza horizontal del plano Q. El plano Q quedará proyectante.

    74 - Cambiar de plano el vértice del cono y tantos puntos de la base del cono como puntos se desee para la intersección.

    75 - Unir, en el cambio de plano, los puntos de la base del cono con el vértice del cono. Estas son las generatrices del cono.

    76 - Donde las generatrices corten a la traza del plano, en el cambio de plano, son los puntos de la sección.

    77 - Dibujar las mismas generatrices en las proyecciones horizontal y vertical.

    78 - Llevar los puntos obtenidos en el cambio de plano a sus correspondientes generatrices en las demás proyecciones.

    79 - Unir los puntos.
