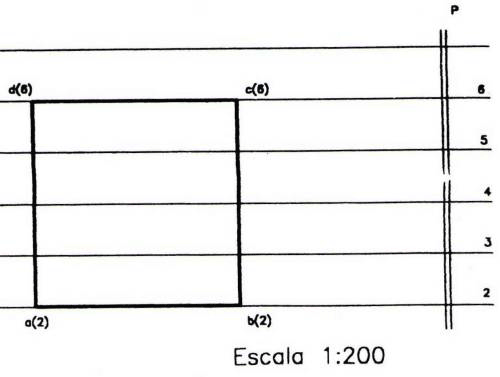

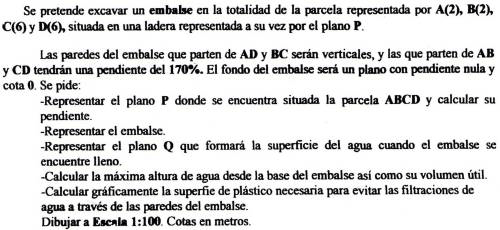

ENUNCIADO
SOLUCIÓN
1 - Construir el perfil (a la derecha), P', del plano P
2 - En el perfil y desde los extremos del plano levantar dos pendientes del 170% (triángulos verdes)
3 - En el perfil hacer la línea de 0 metros (naranja), que será el fondo del embalse
4 - En el perfil trazar la línea de cota 2, que nos da el plano Q'
5 - Llevar los puntos, del perfil, donde las pendientes (verdes) tocan al fondo (naranja) hasta la proyección horizontal (puntos J-K-L-M), que es la proyección horizontal del fondo
6 - Llevar el punto, del perfil, donde las pendientes (verdes) tocan al plano Q', dando la línea del nivel máximo,
.
